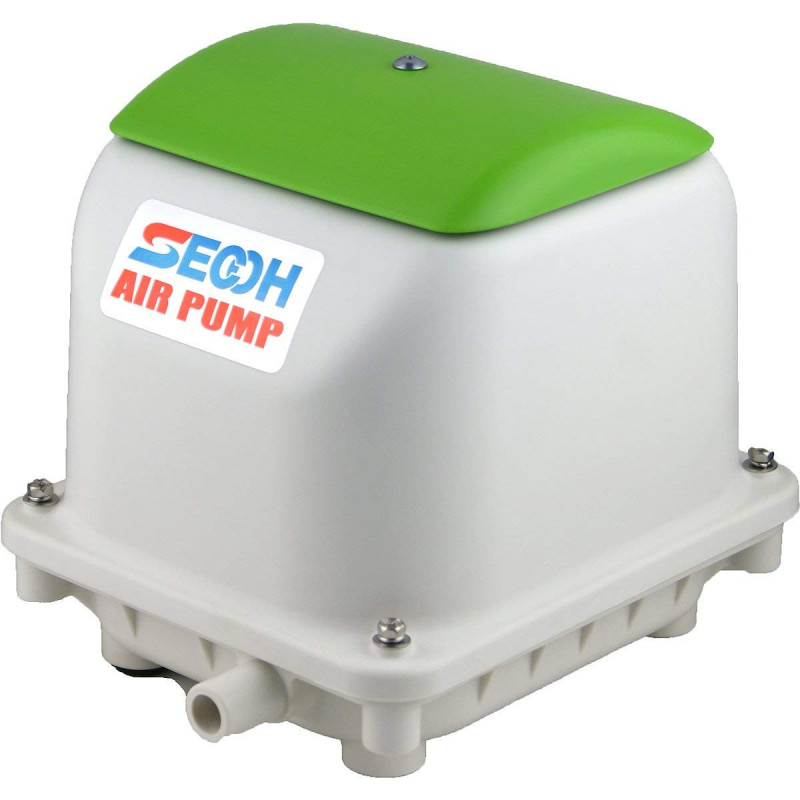

SECOH JDK-S-80

Compresseur à air haut de gamme pour utilisation en aquarium (batteries), bassin, station d'épuration domestique ou autres usages.

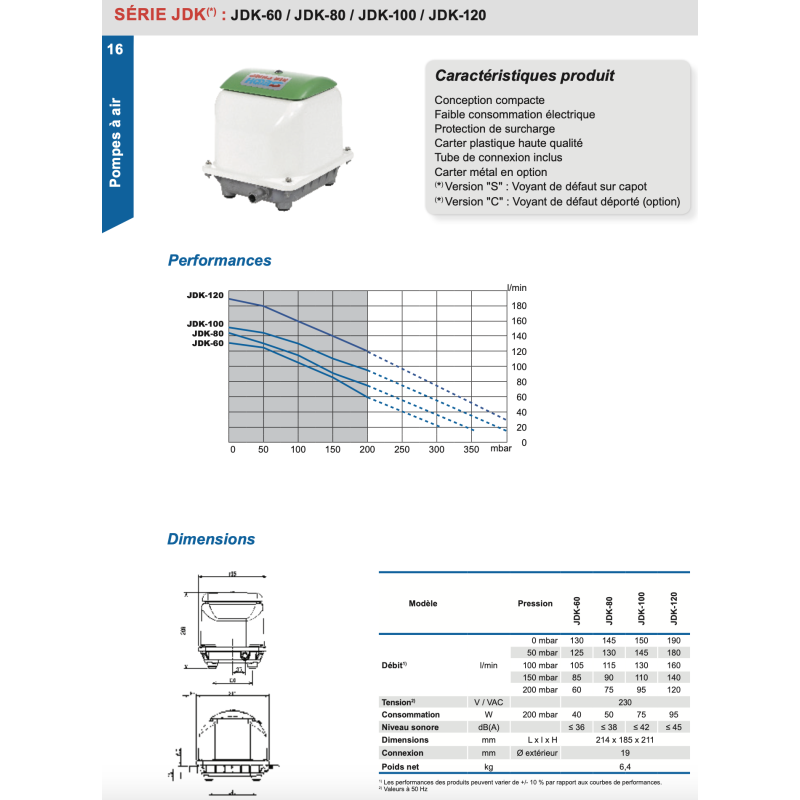

Débit à vide: 145 L/min.

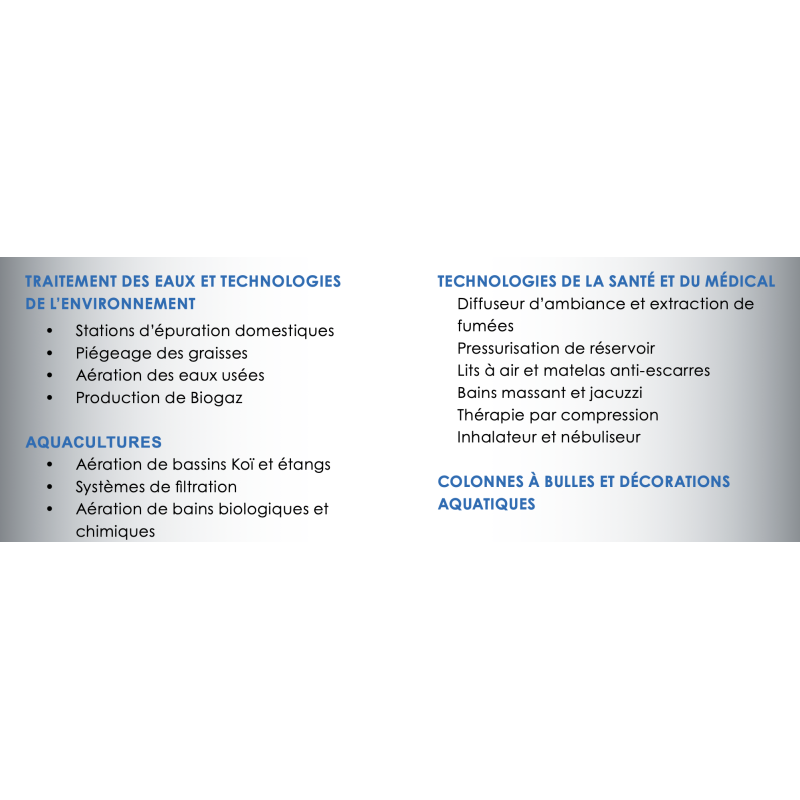

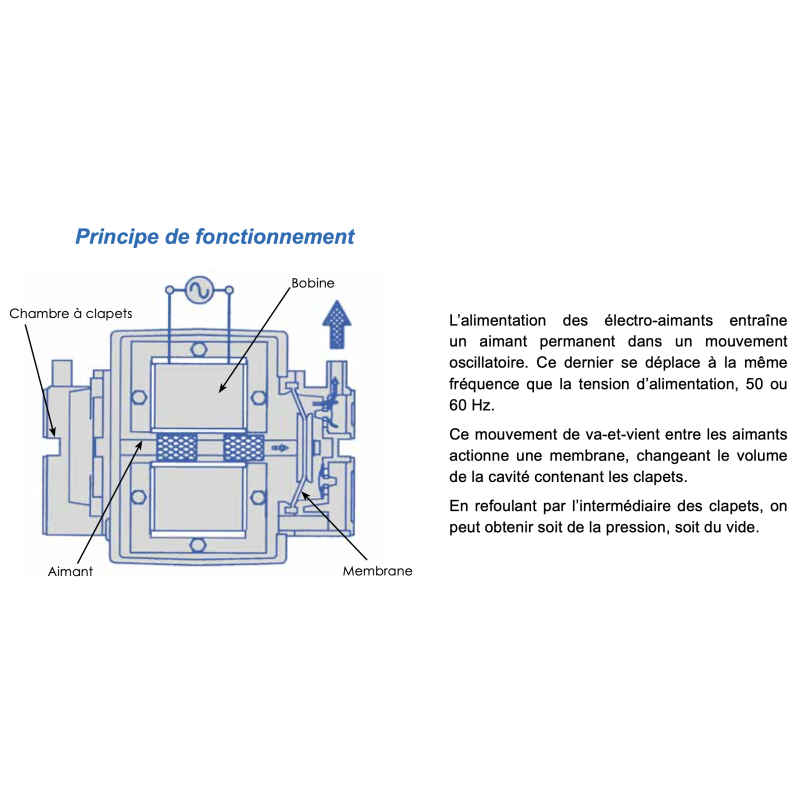

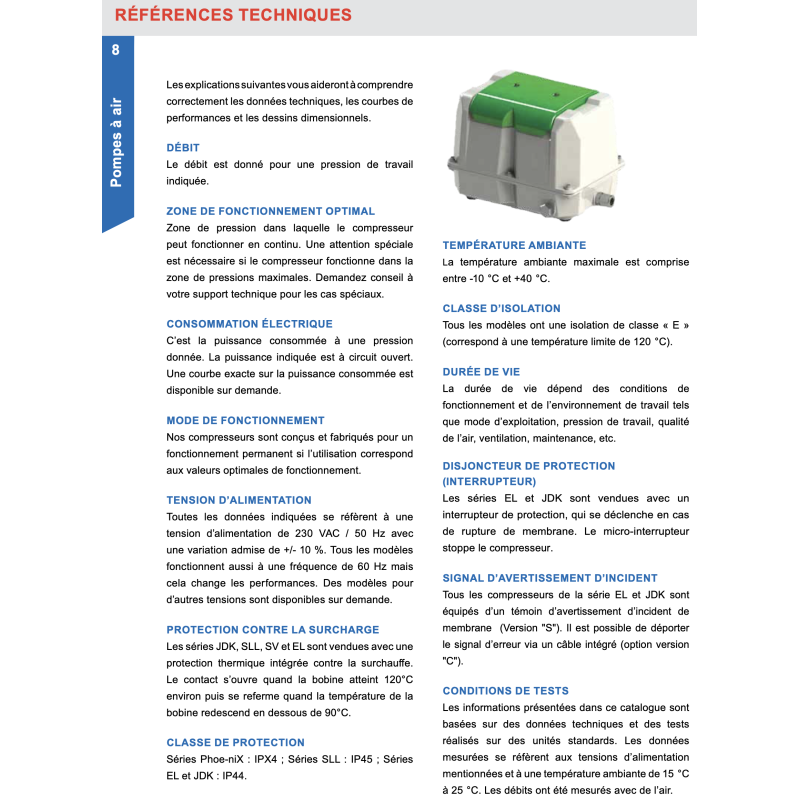

Compresseurs SECOHApplications  ï Stations díépuration domestiques ï Piégeage des graisses ï Aération des eaux usées ï Production de Biogaz AQUACULTURES ï Aération de bassins KoÔ et étangs ï Systèmes de filtration ï Aération de bains biologiques et chimiques TECHNOLOGIES DE LA SANT… ET DU M…DICAL Diffuseur díambiance et extraction de fumées Pressurisation de réservoir Lits à air et matelas anti-escarres Bains massant et jacuzzi Thérapie par compression Inhalateur et nébuliseur COLONNES ¿ BULLES ET D…CORATIONS AQUATIQUESLíalimentation des électro-aimants entraÓne un aimant permanent dans un mouvement oscillatoire. Ce dernier se déplace à la même fréquence que la tension díalimentation, 50 ou 60 Hz. Ce mouvement de va-et-vient entre les aimants actionne une membrane, changeant le volume de la cavité contenant les clapets. En refoulant par líintermédiaire des clapets, on peut obtenir soit de la pression, soit du vide.Les explications suivantes vous aideront à comprendre correctement les données techniques, les courbes de performances et les dessins dimensionnels. D…BIT Le débit est donné pour une pression de travail indiquée. ZONE DE FONCTIONNEMENT OPTIMAL Zone de pression dans laquelle le compresseur peut fonctionner en continu. Une attention spéciale est nécessaire si le compresseur fonctionne dans la zone de pressions maximales. Demandez conseil à votre support technique pour les cas spéciaux. CONSOMMATION …LECTRIQUE c'est la puissance consommée à une pression donnée. La puissance indiquée est à circuit ouvert. Une courbe exacte sur la puissance consommée est disponible sur demande. MODE DE FONCTIONNEMENT Nos compresseurs sont conçus et fabriqués pour un fonctionnement permanent si líutilisation correspond aux valeurs optimales de fonctionnement. TENSION DíALIMENTATION Toutes les données indiquées se réfèrent à une tension díalimentation de 230 VAC / 50 Hz avec une variation admise de +/- 10 %. Tous les modèles fonctionnent aussi à une fréquence de 60 Hz mais cela change les performances. Des modèles pour díautres tensions sont disponibles sur demande. PROTECTION CONTRE LA SURCHARGE Les séries JDK, SLL, SV et EL sont vendues avec une protection thermique intégrée contre la surchauffe. Le contact síouvre quand la bobine atteint 120°C environ puis se referme quand la température de la bobine redescend en dessous de 90°C. CLASSE DE PROTECTION Séries Phoe-niX : IPX4 ; Séries SLL : IP45 ; Séries EL et JDK : IP44. TEMP…RATURE AMBIANTE La température ambiante maximale est comprise entre -10 °C et +40 °C. CLASSE DíISOLATION Tous les modèles ont une isolation de classe ´ E ª (correspond à une température limite de 120 °C). DUR…E DE VIE La durée de vie dépend des conditions de fonctionnement et de líenvironnement de travail tels que mode díexploitation, pression de travail, qualité de l'air, ventilation, maintenance, etc. DISJONCTEUR DE PROTECTION (INTERRUPTEUR) Les séries EL et JDK sont vendues avec un interrupteur de protection, qui se déclenche en cas de rupture de membrane. Le micro-interrupteur stoppe le compresseur. SIGNAL DíAVERTISSEMENT DíINCIDENT Tous les compresseurs de la série EL et JDK sont équipés d'un témoin díavertissement díincident de membrane (Version "S"). Il est possible de déporter le signal díerreur via un Câble intégré (option version "C"). CONDITIONS DE TESTS Les informations présentées dans ce catalogue sont basées sur des données techniques et des tests réalisés sur des unités standards. Les données mesurées se réfèrent aux tensions díalimentation mentionnées et à une température ambiante de 15 °C à 25 °C. Les débits ont été mesurés avec de l'air.INSTALLATION Le compresseur doit toujours être installé au-dessus du niveau d'eau ! S'il est installé en dessous, des retours d'eau peuvent engendrer un court-circuit. Le compresseur doit être installé au minimum à 10 cm au-dessus des fondations sur une plate-forme stable. S'il est installé sur un socle instable, des bruits de vibrations peuvent apparaÓtre. Le compresseur doit être monté à líhorizontale sur un socle afin díéviter les contraintes radiales sur les membranes, ceci pouvant réduire la durée de vie de certains composants du compresseur. ENVIRONNEMENT Garantir une bonne aération du compresseur (air sain et non pollué), surtout en cas de conditions díexploitation difficiles. Si le compresseur est monté dans un caisson, il convient díassurer une aération suffisante (fentes díaération) pour éviter la surchauffe. Une température díenvironnement favorable garantit la longévité des membranes et des valves. Bien que les compresseurs SECOH soient résistants aux intempéries, ils ne devraient pas être directement exposés au rayonnement solaire, à la pluie ou à la neige. Tous les designs, dimensions et spécifications sont sujets à modifications sans préavis (nov 2020). QUALIT… DE l'air Les compresseurs SECOH sont prévus plus spécialement pour le pompage d'air. Ils ne doivent pas fonctionner en milieu poussiéreux. Un filtre encrassé peut causer des surchauffes. Le taux d'humidité ne doit pas dépasser 90 %. Les gaz inflammables ou agressifs ainsi que les vapeurs ne doivent pas entrer dans le passage díadmission d'air, car il mène directement aux parties électriques. TUBES La sélection des sections, longueurs et accessoires doit maintenir une perte de pression la plus faible possible : ï Utiliser un tube le plus court et le plus droit possible ï Utiliser un diamètre de tube plus grand que la sortie du compresseur (diamètre intérieur 19 mm, respect. 27 mm pour série EL et JDK double) ï Utiliser de grands rayons de courbure, éviter les coudes ï Utiliser des valves de diamètre supérieur à celui de la sortie ï Utiliser des valves qui donnent le moins de chute de pression ï Utiliser des diffuseurs dont la perte d'air est minimale (voir page Accessoires) MAINTENANCE Nettoyer le filtre régulièrement (tous les 6 mois), le remplacer tous les 18 mois, et remplacer les membranes usées. Des kits de réparation complets sont disponibles (voir page Accessoires). STOCKAGE Les compresseurs ne doivent pas être stockés en dessous d'une température de -10 °C. Líaimant permanent pourrait être affaibli suivant les cas et les performances ne seraient plus les mêmes. Les compresseurs ne doivent pas être stockés dans un lieu exposé aux U.V. ou à haute température. Les parties caoutchouc pourraient vieillir prématurément.Caractéristiques techniques

Secoh
JDK-S-80

Fiche technique

Disponibilité
Oui
Utilisation en Bassin
Oui
Utilisation en Eau de Mer
Oui
Utilisation en Eau Douce
Oui
